PIC_colo_miniでDAC_ADCサンプルが動いた

PIC_colo_miniで提供するサンプル・プログラムは以下の６種です。

(1)Blink（Lチカ）
(2)sw_operation
(3)dac_adc
(4)pwm
(5)EEPROM
(6)Flash_Memory

2011年頃にやったDebug Expressのチュートリアルとほぼ一緒の構成です。その辺りのことはこちら（↓）をご覧下さい。

https://broadbeans.blog.so-net.ne.jp/archive/20110518

ただし、Debug Expressのチュートリアルとは異なり、PIC_colo_ConsoleとPIC_colo_Debuggerの使用を前提としているので色々違いがあります。一番大きな違いは、Common_Frame（↓）を使ってプログラムの動作を確認するところです。

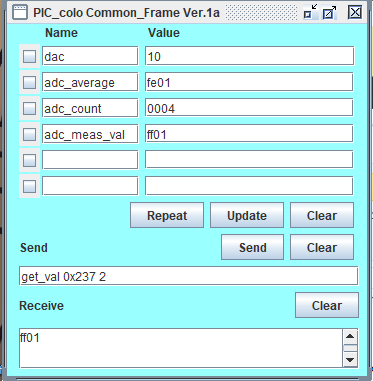

Value欄の表示はHexバイト配列になっていて、dacの初期設定が0x10（フルスケールの半分）のとき、adc_average（1024回の平均値）が0x01fe（フルスケールの半分）になることを示しています。

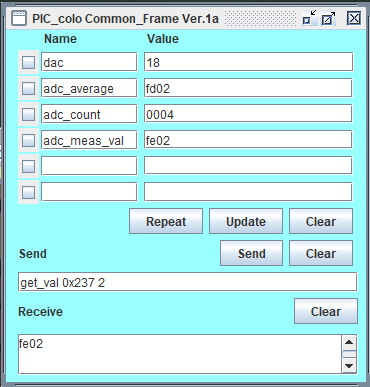

dacのValue欄を0x18に変える（TextFieldの値を編集する）と、Common_Frameは変数dacに0x18を書き込むコマンドを送ります。PIC_colo_Debuggerがそれを受け取り、変数dacに0x18を書き込みます。DAC_ADCプログラムは変数dacの値をDACCON1レジスタに設定し、AD変換と平均値の計算を反復して、変数adc_averageの値が0x02fe（フルスケールの3/4）に変わります。

dacの値を0x00から0x1fまで書き換え、変数dacの値に応じて変数adc_averageの値が変わることを確認します。

 Value欄をもっと気の利いた表示（adc_averageを電圧で表示するとか）に出来ると良いのですが・・・

Common_Frameでは出来ませんが、応用アプリケーションで使うCustom_Frameは、Value欄に表示パラメータ（スケーリングと単位表示）を設けて、PIC_coloユーザがValue欄の表示を容易にカスタマイズ出来るよう配慮しています。
